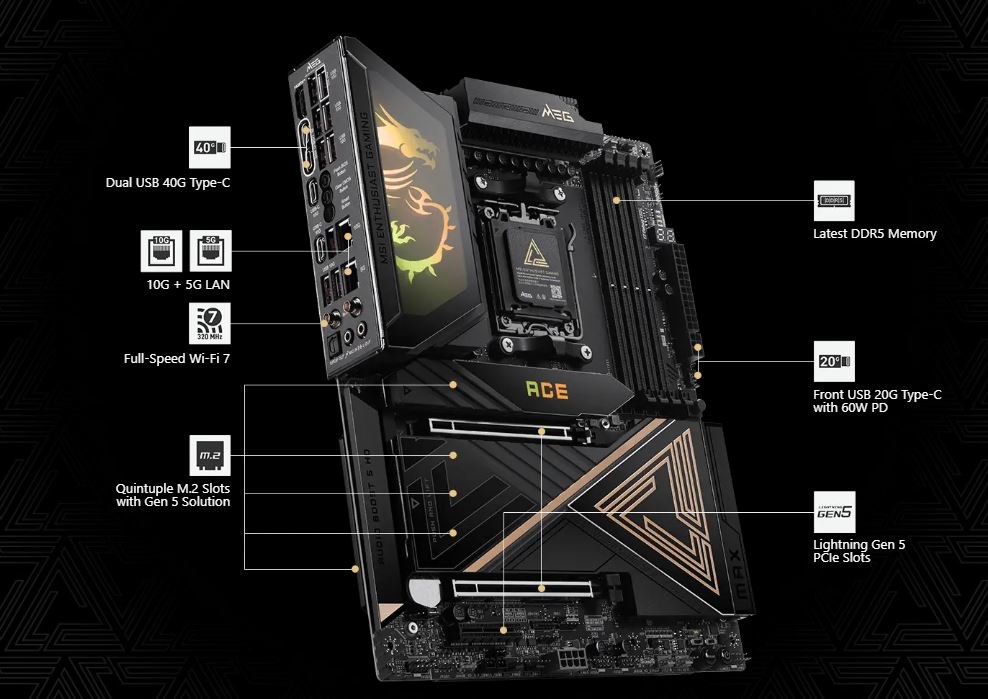

MSI MEG X870E ACE MAX/AM5/ATX

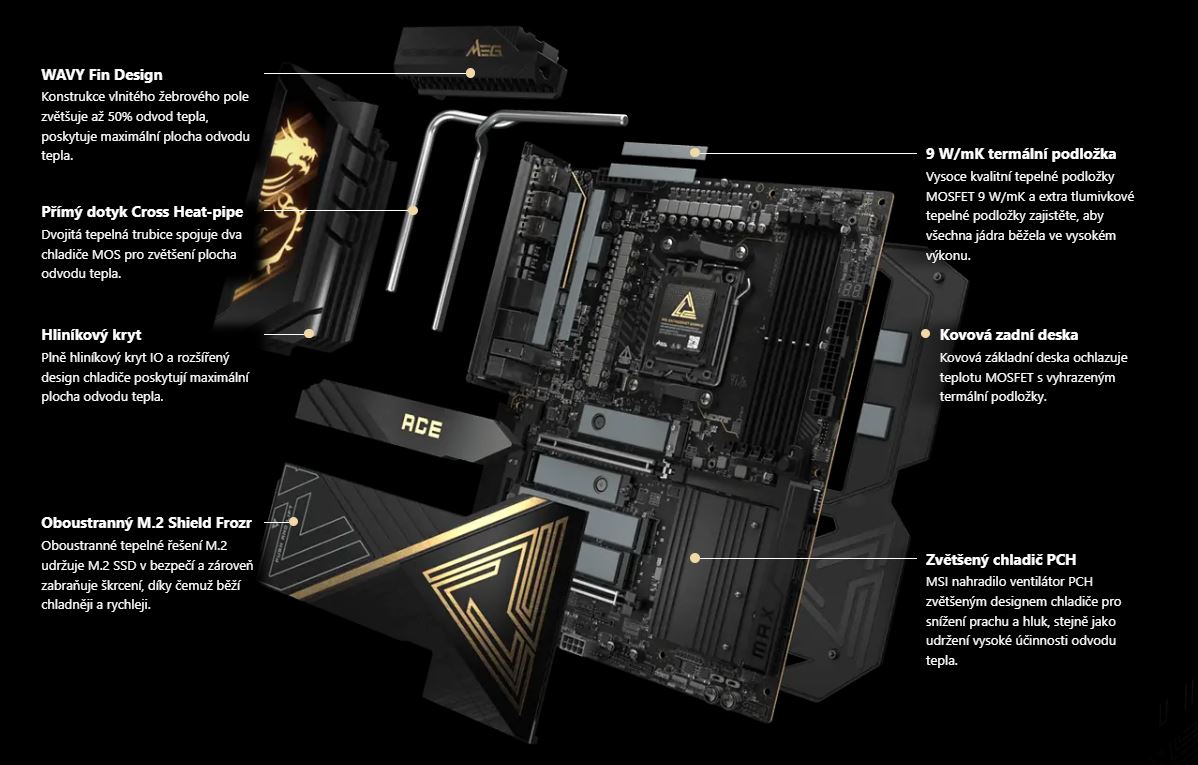

• Frozr Guard
• EZ DIY
• EZ OC
• Audio Boost 5 HD
• Mystic Light

Chipset: AMD X870E
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000
Patice procesoru: AM5

Paměť:

• 4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 9000-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s
• max. frekvence přetaktování:

• 1DPC 1R rychlost až 8400+ MT/s
• 1DPC 2R rychlost až 6400+ MT/s
• 2DPC 1R rychlost až 6400+ MT/s
• 2DPC 2R rychlost až 6400+ MT/s

• podpora AMD POR Speed a JEDEC Speed
• podpora přetaktování paměti a AMD EXPO™
• podpora Non-ECC, bez vyrovnávací paměti
• podpora CUDIMM, pouze Clock Driver bypass mode
• dvoukanálová architektura paměti

Grafické výstupy:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

• 1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz
• 2x DisplayPort USB4® typu C, podpora DisplayPort 1.4 s HBR3 přes USB typ C, maximální rozlišení 4K 120Hz

Zvuková karta: Realtek® ALC4082 Codec + ESS9219Q Combo DAC/HPA, 7.1kanálový zvuk, podpora výstupu S/PDIF
Ethernet: 1x Marvell® AQC113CS 10Gbps LAN, 1x Realtek® 8126 5Gbps LAN
WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrátový modul je předinstalován ve slotu M.2 Key-E)

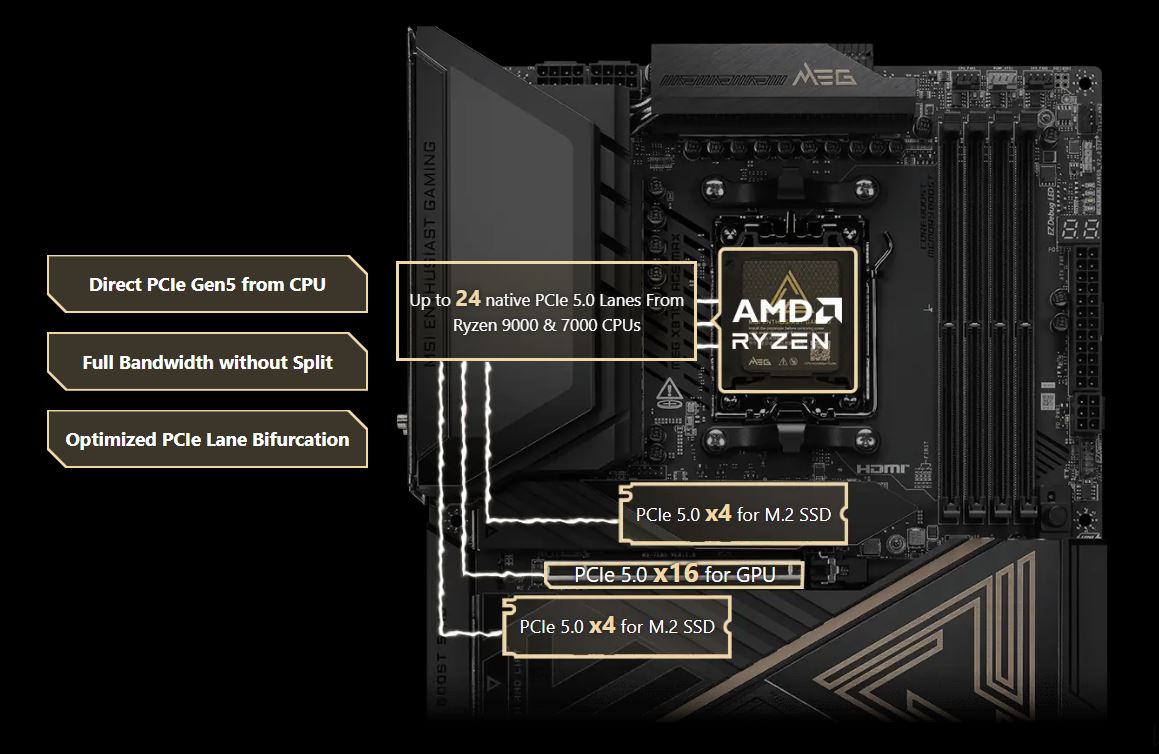

Rozšiřující sloty: 2x PCI-E x16 + 1x PCI-E x4:

• PCI_E1 Gen PCIe 5.0 x16
• PCI_E2 Gen PCIe 5.0 x8
• PCI_E3 Gen PCIe 5.0 x4

PCI_E1 a PCI_E2:
- podpora PCIe 5.0 x16/x0 (pro procesory Ryzen™ 9000/7000)
- podpora PCIe 4.0 x8/x0 (pro procesory Ryzen™ 8700/8600/8400)
- podpora PCIe 4.0 x4/x0 (pro procesory Ryzen™ 8500/8300)

Úložný prostor:
celkem podporuje 5 slotů M.2 a 4 porty SATA 6Gb/s

• M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2260 zařízení
• M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení
• M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 22440/2280 zařízení
• M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
• M.2_5 (čipset) podporuje až PCIe 4.0 x4, podpora 2280 zařízení
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a podpora RAID 0/1/(5)/10 pro úložná zařízení M.2 NVMe

USB:
Zadní USB (celkem 13 portů)

• 2x USB 4.0 40Gb/s (typ C)
• 2x USB 3.2 Gen 2 10Gb/s (typ C)
• 9x USB 3.2 Gen 2 10Gb/s (typ A)

Přední USB (celkem 9 portů)

• 1x USB 20Gb/s (typ C)
• 4x USB 5Gb/s (typ A)
• 4x USB 2.0

Porty na zadním panelu:

• 2x USB 4.0 40Gb/s (typ C)
• 2x USB 3.2 Gen 2 10Gb/s (typ C)
• 9x USB 3.2 Gen 2 10Gb/s (typ A) červený
• 1x HDMI™
• 1x RJ-45 5G LAN
• 1x RJ-45 10G LAN
• 1x Wi-Fi/Bluetooth

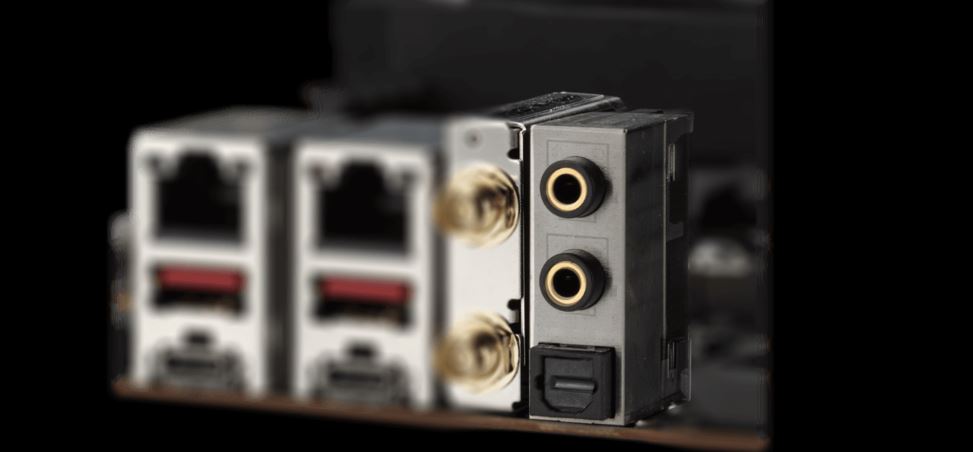

• 2x audio konektor
• 1x S/PDIF out
• 1x tlačítko Flash BIOS
• 1x tlačítko Clear CMOS
• 1x tlačítko Smart

Interní porty:
Napájení

• 1x napájecí konektor (ATX_PWR)
• 2x napájecí konektor (CPU_PWR)

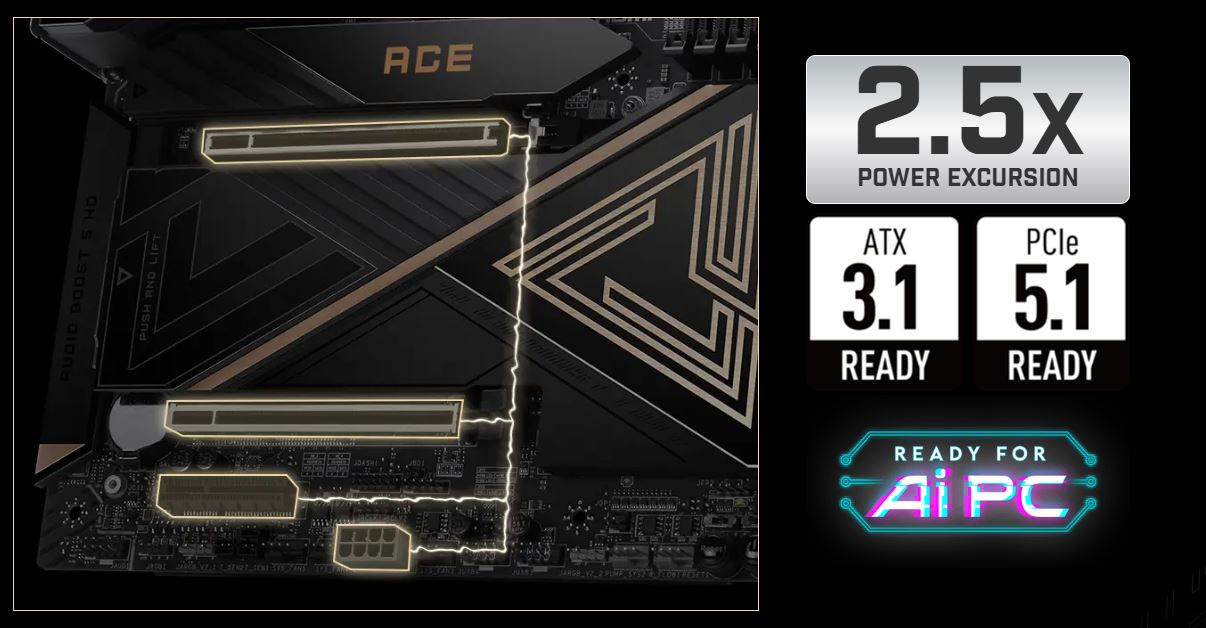

• 1x napájecí konektor (PCIE_PWR 8pin)

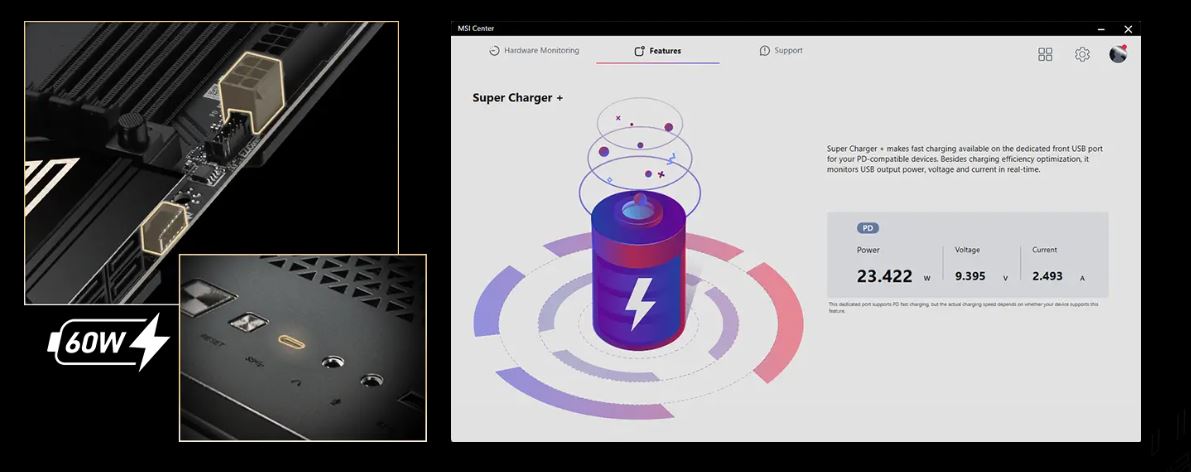

• 1x přední konektor typ C pro rychlé nabíjení (PD_PWR1)

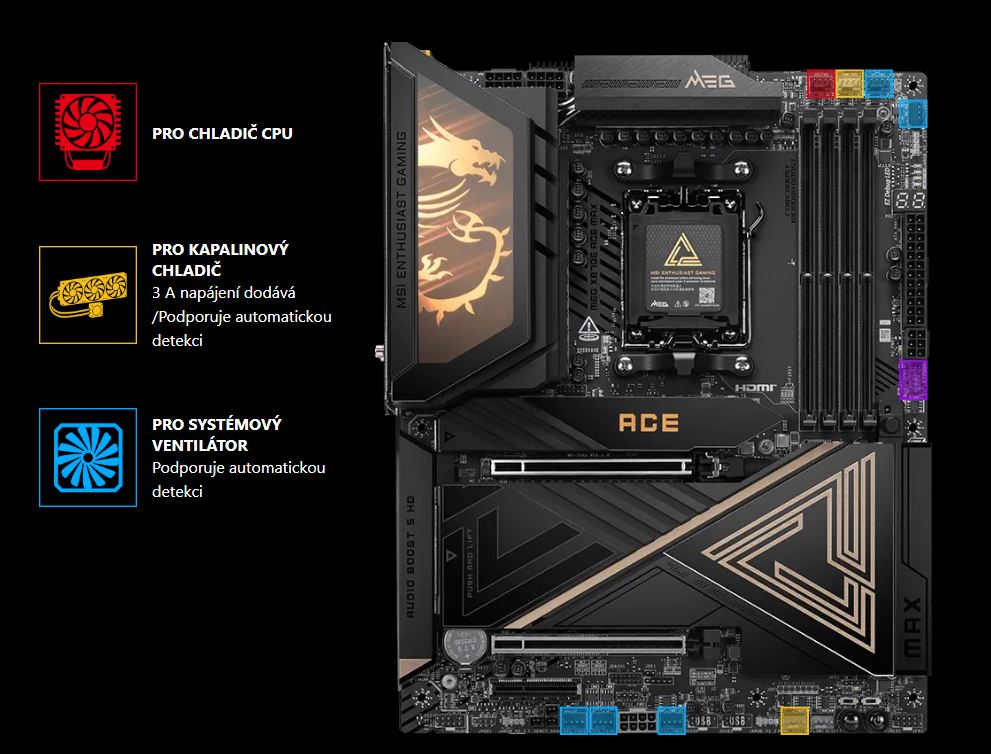

Související s ventilátorem a chlazením

• 1x ventilátor CPU

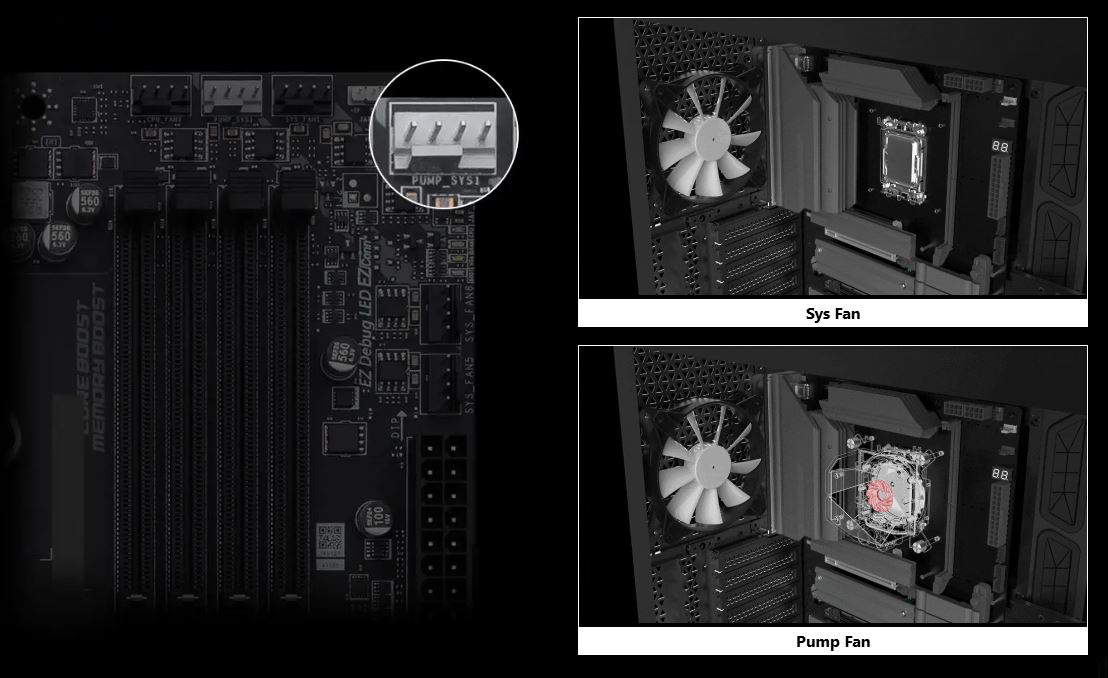

• 2x kombinovaný ventilátor (Pump_Sys Fan)
• 5x systémový ventilátor

Související s úložištěm

• 4x SATA 6Gb/s konektor
• 5x slot M.2 (M-Key)

USB

• 4x USB 2.0
• 4x USB 5Gb/s (typ A)
• 1x USB 20Gb/s (typ C)

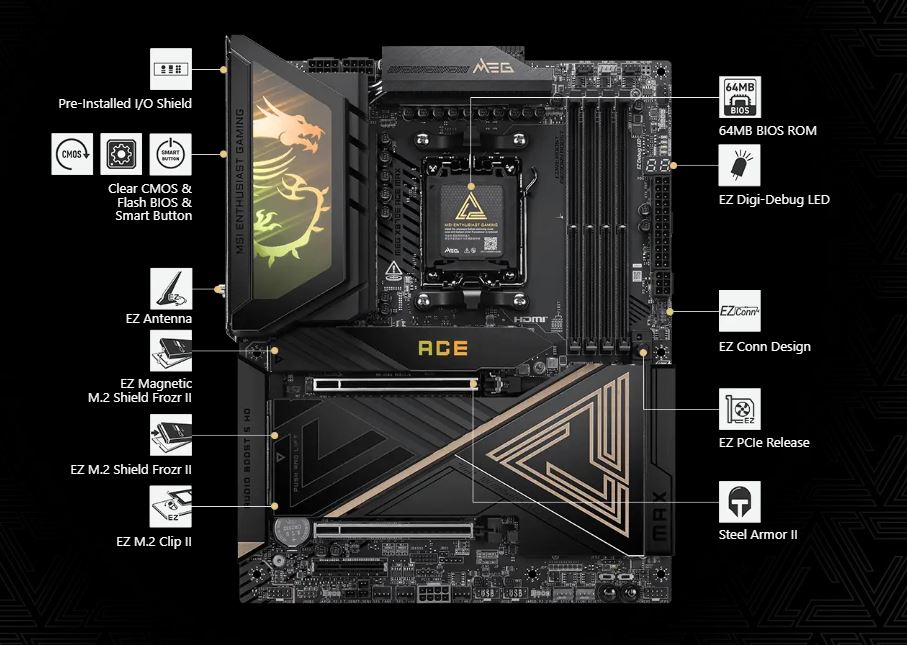

Osvětlení LED

• 3x adresovatelný V2 RGB LED konektor (JARGB_V2)
• 1x RGB LED konektor (JRGB)

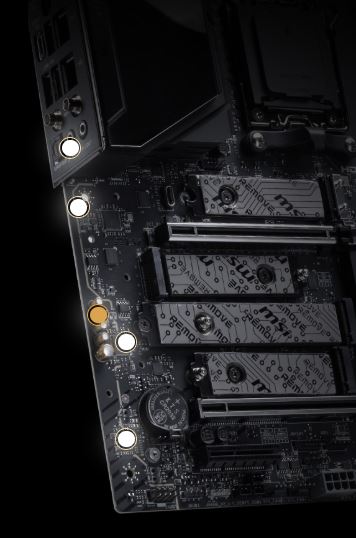

• 1x EZ Digi-Debug LED
• 4x EZ Debug LED
• 1x EZ Memory Detection LED
• 1x EZ LED Control switch

Ostatní

• 1x EZ Conn-header (JAF_2)
• 2x Front Panel (JFP)
• 1x Chassis Intrusion (JCI)
• 1x Water Flow connector
• 1x Front Audio (JAUD)
• 2x Thermal Sensor connector (T_SEN)
• 1x Tuning Controller connector (JDASH)
• 1x TPM pin header (podpora TPM 2.0)
• 2x Direct OC Jumper (JBCLK)
• V-check point

Příslušenství:

• 4x SATA 6Gb/s kabel
• 1 na 3 EZ Conn-kabel (V2)
• 1 na 3 ARGB Gen 2 prodlužovací kabel
• 2x Thermistor kabel
• EZ Front Panel kabel
• EZ Wi-Fi anténa
• 3x M.2 šroub
• USB Drive
• sada nálepek
• EZ M.2 Clip II Remover (klíč)
• uživatelská příručka

Odkaz na stránku výrobce:https://www.msi.com/Motherboard/MEG-X870E-ACE-MAX
